Formule De L'impédance Z

Salut tout le monde! Asseyez-vous, prenez un café (ou un croissant, on ne juge pas!), parce qu'aujourd'hui on va parler d'un truc qui, au premier abord, sonne aussi intimidant qu'un discours de mariage improvisé par votre oncle Jean-Claude : la Formule de l'Impédance Z. Mais promis, on va la dompter ensemble, et vous finirez par la trouver... presque amusante! (Je dis "presque", hein, faut pas abuser non plus.)

L'Impédance, c'est quoi ce bazar ?

Imaginez que vous essayez de faire passer une foule de pingouins (oui, des pingouins) à travers un couloir. La résistance, c'est la difficulté à faire passer ces pingouins : le couloir est étroit, il y a des ours polaires qui veulent jouer au rugby avec eux… Bref, la vie est dure pour les pingouins.

Maintenant, imaginez que le couloir se rétrécit et s'élargit sans arrêt, au rythme d'une salsa endiablée. Et bien, l'impédance, c'est un peu ça ! C'est la résistance au passage du courant alternatif, et contrairement à la simple résistance (qui est la même peu importe si le courant est constant ou alternatif), l'impédance prend en compte les effets des condensateurs et des bobines.

En gros, c'est la version deluxe de la résistance. Elle se mesure en Ohms (Ω), comme la résistance, parce qu'on n'allait pas s'embêter à inventer une nouvelle unité, quand même !

Pourquoi s'embêter avec l'Impédance?

Vous vous demandez peut-être : "Pourquoi se casser la tête avec l'impédance ? La résistance ne suffit-elle pas ?". Et bien, c'est comme demander : "Pourquoi manger des croissants aux amandes quand on peut se contenter d'un pain au chocolat ?". Techniquement, le pain au chocolat fait le job, mais le croissant aux amandes, c'est... plus. Plus complexe, plus savoureux, plus adapté à certaines situations.

En électricité, l'impédance est cruciale pour :

• Comprendre le comportement des circuits en courant alternatif (AC). C'est le courant que vous avez dans vos prises murales, celui qui fait fonctionner votre grille-pain et votre télé.
• Concevoir des filtres. Ces petits malins qui laissent passer certaines fréquences et bloquent les autres. Imaginez un filtre à rock 'n' roll qui laisserait passer AC/DC mais bloquerait... du Patrick Sébastien (oui, l'horreur!).
• Faire correspondre les impédances pour un transfert de puissance optimal. Imaginez que vous essayez de verser de l'eau d'un entonnoir géant dans un minuscule verre à shot. Il y a un problème d'adaptation, non? C'est pareil avec la puissance électrique. Il faut que les impédances "matchent" pour éviter le gaspillage.

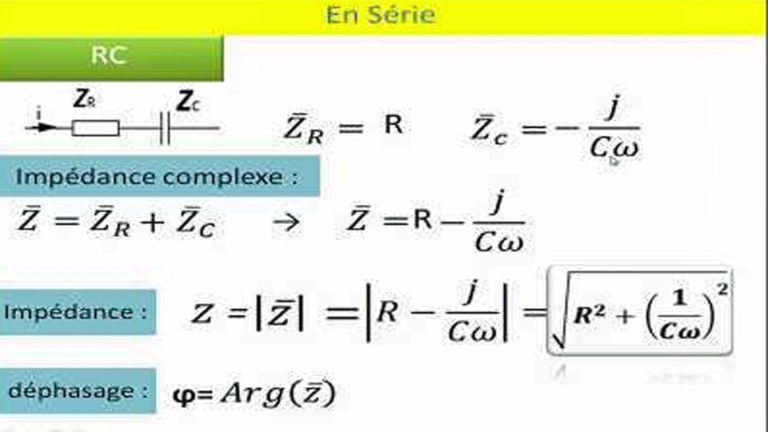

La Formule Magique : Z = R + jX

Alors, accrochez-vous bien, car voici la Formule. Avec un grand F. Celle qui fait frissonner les étudiants en électronique (et qui donne des cauchemars à votre oncle Jean-Claude). La voici dans toute sa splendeur :

Z = R + jX

Oui, je sais, ça ressemble à une formule de mathématiques alien. Mais décortiquons-la ensemble, promis, ce n'est pas si effrayant qu'un épisode de Derrick en VO sous-titrée en klingon.

• Z, c'est l'impédance. Notre pingouin en chef.
• R, c'est la résistance. La partie facile, le couloir initial pour nos pingouins. On la connaît déjà, c'est la gentille.
• j, c'est l'unité imaginaire. Oui, oui, imaginaire. Ne paniquez pas! En réalité, "j" représente la racine carrée de -1. Les mathématiciens ont inventé ça pour pouvoir jongler avec des nombres qui n'existent pas… dans le monde réel. C'est un peu comme les unicornes, sauf qu'on peut faire des calculs avec. En électronique, elle nous sert à décrire le déphasage entre le courant et la tension (on y revient).
• X, c'est la réactance. La partie sournoise. C'est l'effet des condensateurs et des bobines sur le courant alternatif. C'est le couloir qui se rétrécit et s'élargit au rythme de la salsa.

La Réactance : Inductive ou Capacitive ?

La réactance (X) peut être de deux types :

• Réactance Inductive (X_L) : Due aux bobines (ou inductances). Imaginez une bobine comme une flemmarde qui n'aime pas les changements brusques de courant. Elle réagit en s'opposant à ces changements. Sa formule magique est : X_L = ωL, où ω est la pulsation (2πf) et L est l'inductance (en Henries, H). En gros, plus la fréquence (f) est élevée, plus la bobine "résiste" au passage du courant.
• Réactance Capacitive (X_C) : Due aux condensateurs. Imaginez un condensateur comme un petit accumulateur d'énergie. Il aime stocker des charges électriques. Sa formule est : X_C = 1 / (ωC), où ω est la pulsation (2πf) et C est la capacité (en Farads, F). Ici, c'est l'inverse : plus la fréquence est élevée, moins le condensateur "résiste" au passage du courant.

Donc, si votre circuit ne contient que des résistances, l'impédance est égale à la résistance (Z = R). Facile, non ? Mais dès que vous ajoutez des bobines et des condensateurs, l'impédance devient plus compliquée à calculer. C’est là que la formule Z = R + jX prend tout son sens !

Le Déphasage : La Salsa Électrique

L'impédance n'est pas qu'une simple résistance. Elle introduit aussi un déphasage entre la tension et le courant. Imaginez un couple qui danse la salsa : la tension, c'est le danseur qui guide, et le courant, c'est la danseuse qui suit. Si tout se passe bien, ils sont parfaitement synchronisés (en phase). Mais si l'un est un peu distrait (à cause des bobines ou des condensateurs), il y aura un décalage entre leurs mouvements. C'est le déphasage.

Ce déphasage se mesure en degrés (°) ou en radians (rad). Il est crucial pour comprendre le comportement des circuits AC, notamment pour calculer la puissance active (celle qui fait réellement le travail) et la puissance réactive (celle qui "oscille" sans rien faire, un peu comme un hamster dans sa roue).

Exemples Concrets (et Amusants!)

Bon, assez de théorie, passons à la pratique. Voici quelques exemples pour illustrer l'utilité de l'impédance :

• L'adaptation d'impédance d'un haut-parleur. Imaginez que vous essayez de brancher un haut-parleur digne d'un concert de Metallica sur une vieille radio à lampes. Si les impédances ne correspondent pas, vous risquez de griller la radio (et de rendre sourd votre voisin). L'adaptation d'impédance permet de transférer le maximum de puissance au haut-parleur sans endommager l'amplificateur.
• La conception d'un filtre anti-bruit. Imaginez que vous voulez éliminer les bruits parasites d'un signal audio. Vous pouvez utiliser un filtre (composé de résistances, condensateurs et bobines) pour bloquer les fréquences indésirables. La formule de l'impédance vous permet de calculer les valeurs des composants pour obtenir le filtre parfait.
• Le fonctionnement d'un circuit RLC. C'est un circuit qui contient une résistance (R), une inductance (L) et une capacitance (C). Ces circuits sont utilisés dans de nombreuses applications, comme les oscillateurs, les filtres et les circuits d'accord. La formule de l'impédance vous permet d'analyser le comportement de ces circuits et de prédire leur réponse en fréquence.

Conclusion (Enfin!)

Voilà, vous avez survécu à notre exploration de la Formule de l'Impédance Z! Ce n'était pas si terrible, n'est-ce pas ? Bon, peut-être un peu, mais au moins, vous avez maintenant une idée de ce dont il s'agit. Et vous pouvez même impressionner vos amis en sortant des phrases comme : "Ah, l'impédance, c'est fondamental pour l'adaptation d'impédance et la minimisation de la puissance réactive!". Effet garanti!

N'oubliez pas : l'impédance, c'est la résistance au courant alternatif, version pimentée avec des condensateurs et des bobines. Et même si la formule Z = R + jX peut sembler intimidante au premier abord, elle est en réalité un outil puissant pour comprendre et concevoir des circuits électriques. Alors, n'hésitez pas à vous lancer, à expérimenter, et à explorer le monde fascinant de l'électronique. Et si vous avez des questions, n'hésitez pas à demander (surtout pas à votre oncle Jean-Claude) ! À la prochaine!
